Telemetrija TX vmesnik za prenašanje signalov
Kataloška številka: TL-2TX

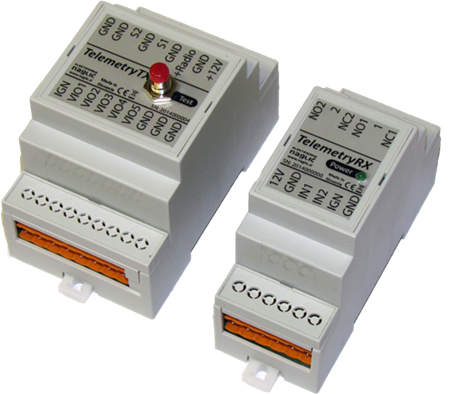

Telemetrija TX in Telemetrija RX se uporablja za prenašanje enega ali dveh digitalnih signalov (stikala, senzorji gladine, …) iz senzorjev preko Motorola DMR radijske postaje. Oddajna naprava Telemetrija TX lahko nadzira dva vhoda in dela v več različnih načinov, glede na konfiguracijo in želje uporabnika:
- oddaja stanje vhodov ko se stanje vhoda spremeni,
- oddaja stanje vhodov v časovnem intervalu,
- naprava lahko ugasne radijsko postajo, ko ne oddaja (med intervali) za varčevanje z baterijo,
- oddaja stanje vhodov ko pritisnemo tipko test.
Primer uporabe Telemetrija TX
Uporabnik ima črpalko v dolini, ki črpa vodo v vodohram lociran na vrhu hriba in je napajan s pomočjo sončnih kolektorjev. Naloga je opremiti obe lokaciji z Motorolinimi DMR radijskimi postajami ter napravami Telemetrija TX in Telemetrija RX. Ko je vodohram prazen mora postaja na hribu vključiti črpalko v dolini. Črpalka prične s črpanjem vode. Ko se vodohram napolni, mora naprava izključiti črpalko.
Priključitev
Priključitev na oddajni strani:
Na oddajni strani priključimo napravo Telemetrija TX na Motorolino DMR postajo kot je narisano. Če ima lokacija stalno napajanje je lahko radijska postaja priklopljena na stalnih 12 V.
Vsebina v pripravi
Vsebina v pripravi
Vsebina v pripravi.
